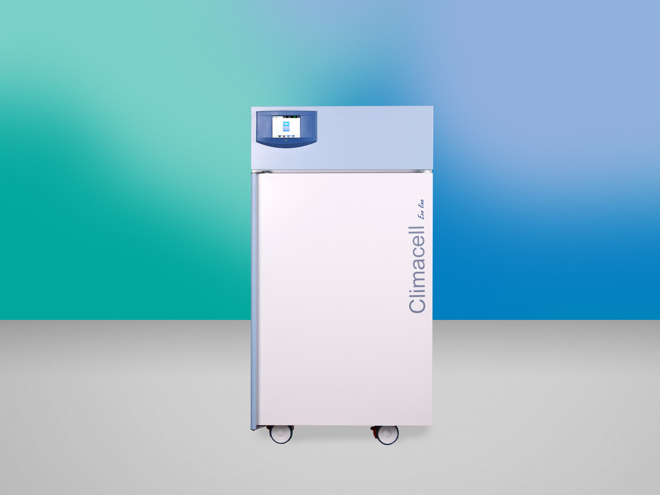

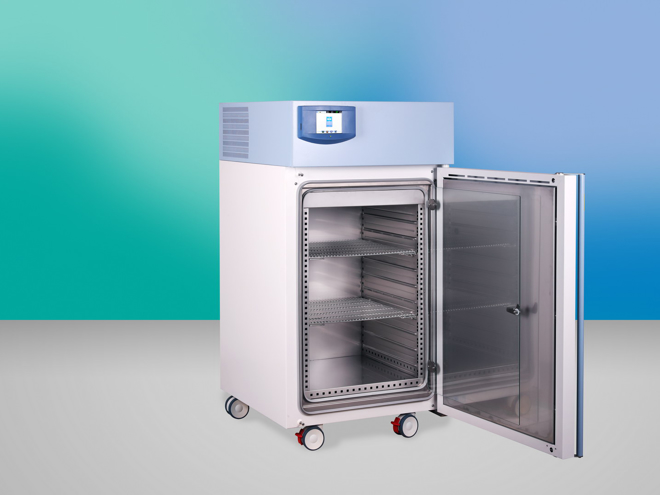

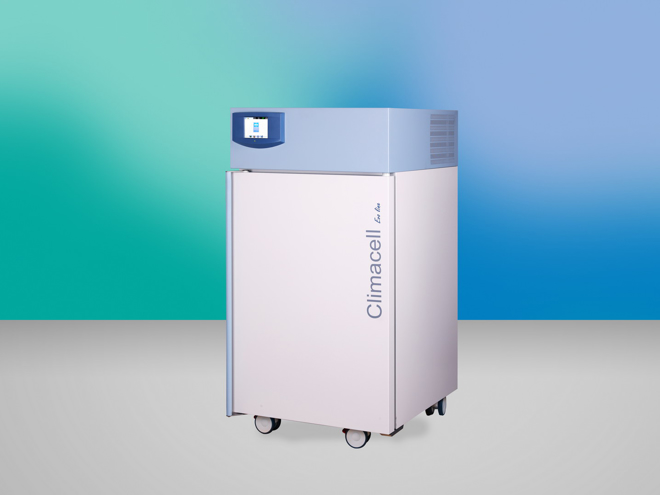

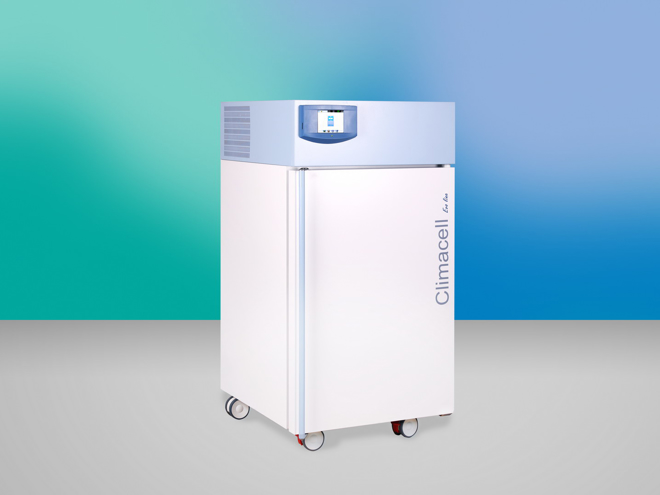

Climacell 222 - EVO line

Všechny obrázky jsou ilustrativní a mohou se nepatrně lišit od skutečného produktu
  • laboratorní inkubátor – vytváří vždy to správné klima
  • objem komory 222 litrů
  • teplotní rozsah: od 0 °C do 100 °C bez vlhkosti, od 10 °C do 90 °C s vlhkostí
  • patentovaný systém chlazení (ekologické pracovní medium R 134a) a proudění vzduchu v komoře zaručují rychlé a přesné dosažení rozložení zvolené teploty a vlhkosti v komoře a tím i ideálního procesu prohřívání vzorků a omezení kondenzace vlhkosti v komoře
  • nabízí vysoký komfort obsluhy, přesnou regulaci teploty, možnost dosažení i extrémně krátkých časů teplotních změn i krátké časy vyrovnání teploty a vlhkosti v komoře po otevření dveří, standardním vybavením jsou také vnitřní skleněné dveře a možnost regulace otáček ventilátoru
  • vhodná k použití v oblasti výzkumu zárodků, rostlinných nebo tkáňových kultur, hmyzu, testů stability apod.
  • komfortní provedení s víceprocesorovým řídicím systém Fuzzy- logic, ovládací prvky umístěny na fóliové klávesnici, informace o procesu zobrazovány na LCD displeji
  • široký výběr volitelného vybavení a příslušenství
  • výstup pro připojení tiskárny nebo PC
  • možnost validace (IQ , OQ)
Mám zajem o Climacell 222 - EVO line
Technické parametry

Vnitřní rozměry - Komora, nerez ocel

objem 222 l
hloubka 530 mm
šířka 540 mm
výška 765 mm

Objem vnitřního prostoru

305 l (cca)

Síta, nerez ocel *)

Min. vzdálenost mezi síty 70 mm
počet běžně 2 ks
počet max. 10 ks
Užitná plocha (š × h) 520 × 485 mm

Vnější kovové dveře

počet 1 ks

Vnitřní skleněné dveře

počet 1 ks

Přípustné zatížení sít

Celkem uvnitř přístroje 70 kg
Na 1 síto 30 kg

Elektrické údaje

Max. příkon 2200 W
IP 20
síť 50/60Hz 230 V

Teplotní údaje

Doba chlazení z teploty 22 °C na 10 °C < 17 min
Doba ohřevu na 37 °C z teploty okolí 11 min
Pracovní teplota od 0,0 do 100 °C
Pracovní teplota od -20 do 100 °C
Teplotní přesnost - časová 0,2 ± °C
Teplotní přesnost - prostorová při 10 °C < 0,5 ±°C
Teplotní přesnost - prostorová při 37 °C < 0,5 ±°C

Doba zotavení po 30 sec. otevřených dveřích dle DIN 12 880

při 37 °C 3 min
při 50 °C 6 min

Relativní vlhkost

rozsah 10–98 %

Tepelné ztráty

při 37 °C 63 W

Vnější rozměry vč. dveří, madla a koleček

hloubka 885 mm
šířka 780 mm
výška 1450 mm

Hmotnost

brutto cca 263 kg
netto cca 147 kg

*) Síta mohou být zaplněna do cca 50 % plochy, a to pokud možno tak, aby bylo umožněno rovnoměrné proudění vzduchu uvnitř prostoru komory. Pozn.: Všechny technické údaje se vztahují na prázdnou komoru 22 °C okolní teploty a ±10 % kolísání napětí (není-li uvedeno jinak) rychlost ventilátoru 100 %, odtávání vypnuto, osvětlení vypnuto.

Změny konstrukce a provedení vyhrazeny
Hodnoty se mohou lišit v závislosti na konkrétních parametrech vsázky a medií.
Ke stažení Volitelné vybavení a příslušenství
Volitelné vybavení
  • Upozornění
    Všechny obrázky jsou ilustrativní a mohou se nepatrně lišit od skutečného produktu.
  • Třída ochranného termostatu dle DIN 12880 (uživatelsky nastavitelné)
    Samostatný měřící obvod chránící proces v případě výpadku hlavního regulačního obvodu.
    Třída ochranného termostatu dle DIN 12880 (uživatelsky nastavitelné)
  • Síto nerezové
    Síto z nerezové oceli AISI 304 pro optimální cirkulaci vzduchu
    Síto nerezové
  • Police nerezová, perforovaná
    Perforovaná police z nerezové oceli AISI 304, vhodná pro umístění vzorku menší velikosti v komoře. Perforovaná police nahrazuje síto.
    Police nerezová, perforovaná
  • Komora bez držáků na síta a bez sít
    Může být uplatněno pouze v kombinaci s některými opcemi (vyšší nosnost komory, zavážecí systém, rám, 316 L)
    (Mimo velikost 1212)
    Komora bez držáků na síta a bez sít
  • Držák zkumavek (Loewenstein)
    Speciální držáky pro zkumavky v diagonální poloze typicky pro testování TBC. Držáky se ukládájí na běžná síta.
    Držák zkumavek (Loewenstein)
  • Police na zkumavky Ø 16 mm
    Speciální držáky na zkumavky Ø 16 mm uložené ve svislé poloze
    Police na zkumavky Ø 16 mm
  • Police na zkumavky Ø 22 mm
    Speciální držáky na zkumavky Ø 22 mm uložené ve svislé poloze
    Police na zkumavky Ø 22 mm
  • Odkapávací vana
    Svařovaná vana z nerezové oceli na sběr kondenzátu ze vzorků v komoře
    Odkapávací vana
  • Závěsný systém na vzorky pod strop komory
    Závěsný systém pro delší vzorky (př. hadičky) pro zavěšení pod strop komory pro snadnější vysoušení
    Závěsný systém na vzorky pod strop komory
  • Levé dveře
    Panty dveří vlevo. Skříň o objemu 404, 707 a 1212 litrů se v levém provedení nedodává.
    Levé dveře
  • Zámek dveří (stejný klíč pro objednávku)
    Mechanický zámek dveří přístroje pro základní úroveň ochrany. Je dodávám se dvěma klíči.
    Zámek dveří (stejný klíč pro objednávku)
  • Zámek dveří (různé klíče pro objednávku)
    Mechanický zámek dveří přístroje pro základní úroveň ochrany. Je dodávám se dvěma klíči. V rámci jedné sady přístrojů se rozlišují různé vložky zámků.
    Zámek dveří (různé klíče pro objednávku)
  • Automatický zámek dveří
    Přístroj je vybaven elektromagnetickým mechanismem pro blokaci-uzamčení dveří. Lze ovládat manuálně nebo automaticky.
    Automatický zámek dveří
  • Nerezové provedení pláště
    Nerezové provedení pláště přístroje včetně madla z nerezi AISI 304.
    Nerezové provedení pláště
  • Flexibilní PT čidlo
    Přídavné pohyblivé čidlo v komoře pro měření teploty u vzorku nebo ve vzorku. Nepoužívá se k regulaci teploty. Údaje přídavného čidla se zobrazuje na displeji jako další teplotní údaj. (max. 4 ks)
    Flexibilní PT čidlo
  • Flexibilní PT čidlo vyvedené z vnitřní strany dveří
    Přídavné pohyblivé čidlo ze dveří pro měření teploty u vzorku nebo ve vzorku. Nepoužívá se k regulaci teploty. Údaje přídavného čidla se zobrazuje na displeji jako další teplotní údaj. (max. 4 ks)
    (Je potřeba konzultace)
    Flexibilní PT čidlo vyvedené z vnitřní strany dveří
  • Průchodka Ø 25 mm R ( střed/střed)
    Průchodka s nerezovým tělem umožňuje provlečení vodičů, čidel, apod. v komoře. Ø 25 mm umístěná vpravo na střed stěny.
    Průchodka Ø 25 mm R ( střed/střed)
  • Průchodka Ø 25 mm L ( střed/střed)
    Průchodka s nerezovým tělem umožňuje provlečení vodičů, čidel, apod. v komoře. Ø 25 mm umístěná vlevo na střed stěny.
    (Mimo velikost 404, 707, 1212)
    Průchodka Ø 25 mm L ( střed/střed)
  • Průchodka Ø 50 mm R ( střed/střed)
    Průchodka s nerezovým tělem umožňuje provlečení vodičů, čidel, apod. v komoře. Ø 50 mm umístěná vpravo na střed stěny.
    Průchodka Ø 50 mm R ( střed/střed)
  • Průchodka Ø 50 mm L ( střed/střed)
    Průchodka s nerezovým tělem umožňuje provlečení vodičů, čidel, apod. v komoře. Ø 50 mm umístěná vlevo na střed stěny.
    (Mimo velikost 404, 707, 1212)
    Průchodka Ø 50 mm L ( střed/střed)
  • Průchodka Ø 100 mm R ( střed/střed)
    Průchodka s nerezovým tělem umožňuje provlečení vodičů, čidel, apod. v komoře. Ø 100 mm umístěná vpravo na střed stěny.
    Průchodka Ø 100 mm R ( střed/střed)
  • Průchodka Ø 100 mm L ( střed/střed)
    Průchodka s nerezovým tělem umožňuje provlečení vodičů, čidel, apod. v komoře. Ø 100 mm umístěná vlevo na střed stěny.
    (Mimo velikost 404, 707, 1212)
    Průchodka Ø 100 mm L ( střed/střed)
  • Průchodka speciální tvar nebo poloha
    Průchodka s nerezovým tělem umožňuje provlečení vodičů, čidel, apod. v komoře. Volitelná velikost, tvar nebo pozice ve stěně.
    (Je potřeba konzultace)
    Průchodka speciální tvar nebo poloha
  • Okno a osvětlení interiéru
    Panoramatické okno s třívrstvého izolačního skla umožňující pozorování vzorků v komoře, doplněné mechanicky spínatelným tepelně odolným osvětlením komory. U CLC EVO možno osvětlení spínat i elektronicky.
    (Je potřeba konzultace)
    Okno a osvětlení interiéru
  • Osvětlení interiéru (bez okna)
    Tepelně odolné osvětlení interiéru s mechanickým spínačem. U CLC EVO možno osvětlení spínat i elektronicky, případně při otevření dveří.
    Osvětlení interiéru (bez okna)
  • Spec. úprava skříní pro izolátorové technologie
    Soubor mechanických úprav přístroje pro těsné připojení k laboratornímu izolátoru.
    (Je potřeba konzultace)
    (Mimo velikost 1212)
    Spec. úprava skříní pro izolátorové technologie
  • Odsávací komínek
    Dodatečný nerezový komínek k odsávání pachů z přístroje. (pro napojení jemného odsávání - může ovlnit termohomogenitu)
    (Je potřeba konzultace)
    Odsávací komínek
  • Modifikace přístroje s kolečky na nastavitelné nožičky
    Úprava přístroje s kolečky na stavitelné nožičky pro větší stabilitu.
    Modifikace přístroje s kolečky na nastavitelné nožičky
  • Kolečka s výsuvnými nožičkami (leveling castors)
    Úprava přístroje na stavitelná kolečka pro pojezd a větší stabilitu.
    Kolečka s výsuvnými nožičkami (leveling castors)
  • Zvýšená nosnost / vyztužený rám komory+vestavný rám
    Vyztužení komory přístroje a doplnění vestavného rámu s vlastními policemi pro zvýšení nosnosti přístroje.
    (Je potřeba konzultace)
    Zvýšená nosnost / vyztužený rám komory+vestavný rám
  • Zvýšená nosnost polic
    Speciální vyztužené plechové police.
    Zvýšená nosnost polic
  • Zvýšená nosnost dna komory
    Vyztužení dna komory pro zvýšení nosnosti bočnic komory.
    (Je potřeba konzultace)
    Zvýšená nosnost dna komory
  • Agresivní topení
    Servisní funkce umožňující zvýšit či snížit náběhové časy. Touto funkcí se mohou měnit vlastnosti přístroje.
    Agresivní topení
  • Vnitřní zásuvka max. 100 °C (230 V, jištění 3 A, IP67)
    Programovatelná voděodolná zásuvka uvnitř komory pro připojení spotřebičů.
    Vnitřní zásuvka max. 100 °C (230 V, jištění 3 A, IP67)
  • Bezpotenciálový kontakt (BMS)-vzdálený alarm 24V/1A
    Bezpotenciálový kontakt je vyveden na konektor, na nadstavbě nebo přístavbě, lze na něj připojit napětí do 24 V/1 A. Slouží k realizaci vzdáleného alarmu (v anglosaských zemích se označuje jako BMS relay – Building Management System relay) – tj. dálkovým vedením, které je přerušováno zabudovaným relé bezpotenciálového kontaktu, je přenášena informace o poruše do jiných prostor, než ve které je umístěna teplotní skříň. Relé se rozpojí ve všech chybových stavech hlášených na displeji.
    Bezpotenciálový kontakt (BMS)-vzdálený alarm 24V/1A
  • Emergency stop
    Hardwarový hlavní vypínač s uzamykatelným systémem, který v případě nutnosti přeruší připojení el. energie.
    (Je potřeba konzultace)
    Emergency stop
  • Národní provedení zástrčky
    Zakončení přívodu el. přívodu dle národní normy
    (Je potřeba konzultace)
    Národní provedení zástrčky
  • Posunutí pracovní teploty
    Odlišný rozsah pracovní teploty.
    Posunutí pracovní teploty
  • Horkovzdušná dekontaminace
    Úprava přístroje umožňující horkovzdušnou dekomntaminaci přístroje [160 °C]
    (Mimo velikost 1212)
    Horkovzdušná dekontaminace
  • Regulace CO2 0,2-20% (-20 až 55 °C) bez dekontaminace
    Regulace CO2. Rozsah regulace CO2 je 0 až 20 % (0–2000 ppm), max. pracovní teplota je omezena na 55 °C.
    Regulace CO2  0,2-20% (-20 až 55 °C) bez dekontaminace
  • Regulace CO2 0,2-20% (0 až 65 °C) dekontaminace možná
    Regulace CO2. Rozsah regulace CO2 je 0 až 20 % (0–2000 ppm), max. pracovní teplota je zvýšena na 160 °C. Životnost sondy je omezena počtem dekontaminačních cyklů.
    Regulace CO2  0,2-20% (0 až 65 °C)  dekontaminace možná
  • Jednocestný CO2 ventil
    Příslušenství pro připojení tlakové láhve plynu k přístroji.
    Jednocestný CO2 ventil
  • Připojení inertního plynu
    (Je potřeba konzultace)
    Připojení inertního plynu
  • Chlazení s odtáváním do 0°C
    Kompresorový systém chlazení do 0°C s odtáváním pro krátkodobé (týdny) nižší teploty v komoře.
    Chlazení s odtáváním do 0°C
  • COOLING PLUS
    Kompresorový systém chlazení do 0°C s odtáváním pro dlouhodobé (měsíce) nižší teploty v komoře.
    (Mimo velikost 55, 111, 1212)
    COOLING PLUS
  • Posílené chlazení bez odtávání (-20°C)
    Posílený kompresorový systém chlazení bez automatického odtávání.
    Posílené chlazení bez odtávání (-20°C)
  • Posílené chlazení s odtáváním (-20°C)
    Posílený kompresorový systém chlazení s automatickým odtáváním.
    Posílené chlazení s odtáváním (-20°C)
  • Expoziční osvětlení VIS ve dveřích
    Panel fluorescenčních zářivek VIS (s programovatelnou intenzitou u EVO) umístěný ve dveřích přístroje.
    Expoziční osvětlení VIS ve dveřích
  • LED expoziční osvětlení VIS ve dveřích
    Panel LED světel VIS (s programovatelnou intenzitou u EVO) umístěný ve dveřích přístroje.
    LED expoziční osvětlení VIS ve dveřích
  • Expoziční osvětlení, police VIS
    Horizontální panel fluorescenčních zářivek VIS (s programovatelnou intenzitou u EVO) umístěný v komoře.
    Expoziční osvětlení, police VIS
  • Expoziční osvětlení, police UV
    Horizontální panel fluorescenčních zářivek UV (s programovatelnou intenzitou u EVO) umístěný v komoře.
    Expoziční osvětlení, police UV
  • Expoziční osvětlení, police MIX
    Horizontální panel fluorescenčních zářivek VIS+UV (s programovatelnou intenzitou u EVO) umístěný v komoře.
    Expoziční osvětlení, police MIX
  • LED expoziční osvětlení, police VIS
    Horizontální panel LED světel VIS (s programovatelnou intenzitou u EVO) umístěný v komoře.
    LED expoziční osvětlení, police VIS
  • Měření a řízení světelné expozice, VIS
    VIS sensor intenzity pro měření a řízení světelné expozice (max 4)
    Měření a řízení světelné expozice, VIS
  • Měření a řízení světelné expozice, UV
    UV sensor pro měření a řízení světelné expozice (max 4)
    Měření a řízení světelné expozice, UV
  • Analogový výstup 4-20mA
    Přístroj obsahuje převodník požadované veličiny (teplota, vlhkost, koncentrace CO2) na výstup 4-20 mA, vyvedený na konektorový spoj. Nejedná se o veličinu čtenou samotným přístrojem a převedenou na 4-20 mA. Zákazník si hodnotu zpracovává sám a musí si rovněž zajistit kalibraci čidel. Data není možné sbírat pomocí WarmComm.
    Analogový výstup 4-20mA
  • Software Warmcomm 4 Basic (B)
    "WarmComm 4 je určen pro záznam průběhu regulace přístrojů. Program využívá uspořádání Server – Klient. V této konfiguraci jsou monitorované přístroje připojeny k Serveru, který zaznamenává a ukládá data získaná v průběhu regulace. Jednotliví uživatelé pak přistupují k těmto datům prostřednictvím Klienta. Toto uspořádání lze realizovat v rámci jednoho PC, nebo v rámci lokální sítě."
    Software Warmcomm 4 Basic (B)
  • Software Warmcomm 4 Professional (P)
    "WarmComm 4 je určen pro záznam průběhu regulace přístrojů. Program využívá uspořádání Server – Klient. V této konfiguraci jsou monitorované přístroje připojeny k Serveru, který zaznamenává a ukládá data získaná v průběhu regulace. Jednotliví uživatelé pak přistupují k těmto datům prostřednictvím Klienta. Toto uspořádání lze realizovat v rámci jednoho PC, nebo v rámci lokální sítě."
    Software Warmcomm 4 Professional (P)
  • Software Warmcomm 4 FDA (F)
    "WarmComm 4 je určen pro záznam průběhu regulace přístrojů. Program využívá uspořádání Server – Klient. V této konfiguraci jsou monitorované přístroje připojeny k Serveru, který zaznamenává a ukládá data získaná v průběhu regulace. Jednotliví uživatelé pak přistupují k těmto datům prostřednictvím Klienta. Toto uspořádání lze realizovat v rámci jednoho PC, nebo v rámci lokální sítě."
    Software Warmcomm 4 FDA (F)
  • Externí tiskárna
    K tisku protokolu slouží tiskárna EPSON TM-T20III.
    Externí tiskárna
  • Software PrinterArchiv
    Program Printer Archive je určen pro záznam z tiskového výstupu přístroje. Slouží jako přímá náhrada fyzické tiskárny. Záznam je v pevném, přednastaveném formátu. širší možnosti manipulace se zaznamenaným protokolem včetně archivace nebo výtisku na stolní tiskárnu PC. Hardwarové nároky zvládne běžné PC s operačním softwarem Windows XP a vyšším. Pro každý připojený přístroj je třeba jeden volný port RS 232 (COM). Maximální délka propojovacího kabelu je 15 m. Pro podrobnější požadavky na HW se informujte u prodejce.
    Software PrinterArchiv
  • Měření vnitřní teploty, 1 bodové
    Validace teplotního rozložení v komoře na referenční teplotě uživatele (1 bodové).
    Měření vnitřní teploty, 1 bodové
  • Měření rozložení teploty, 3 bodové
    Validace teplotního rozložení v komoře na referenční teplotě uživatele (3 bodové).
    Měření rozložení teploty, 3 bodové
  • Měření rozložení teploty, 9 bodové (DIN 12880)
    Validace teplotního rozložení v komoře na referenční teplotě uživatele (9 bodové).
    Měření rozložení teploty, 9 bodové (DIN 12880)
  • Měření RH, 3 bodové
    Validace teplotního a vlhkostního rozložení v komoře na referenční teplotě/vlhkosti uživatele (3/1 bodové).
    Měření RH, 3 bodové
  • Měření rozložení teploty, 27 bodové (DIN 12880)
    Validace teplotního rozložení v komoře na referenční teplotě uživatele (27 bodové).
    Měření rozložení teploty, 27 bodové (DIN 12880)
  • Validační dokumentace
    IQOQ dokumentace k realizaci při instalaci u zákazníka.
    Validační dokumentace
  • Komunikační modul plus pro EVO
    Volitelné vybavení rozšiřuje komunikační možnosti přístrojů EVO o Ethernet a USB Host. Na USB zařízení připojené do rozhraní USB Host na komunikačním modulu lze exportovat ve formátu CSV protokoly programů a audit trail. Audit trail lze vyexportovat také ve formátu XML. Dále je možné vyexportovat nastavení programů, seznam uživatelů a konfigurace přístroje v binárním formátu pro potřebu zálohy.
    Komunikační modul plus pro EVO
  • Dvoucestný CO2 ventil
    Příslušenství pro připojení tlakové láhve plynu k přístroji
    Dvoucestný CO2 ventil
  • Automatická výměnná jednotka CO2 vstupu
    Příslušenství pro automatickou výměnu připojení dvou tlakových láhví připojených k přístroji.
    Automatická výměnná jednotka CO2 vstupu

Máte zájem o Climacell 222 - EVO line?

Zavolejte nám, navštivte nás nebo vyplňte kontaktní
formulář a my se Vám do druhého pracovního dne
ozveme.

Zavolejte nám
+420 545 537 111 Pondělí - Pátek 8.00 - 16.00
Nyní nejsme v kanceláři
Navštivte nás
BMT Medical Technology s.r.o. Cejl 157/50, Zábrdovice, 602 00 Brno Zobrazit trasu na mapě

Vyplňte nezávaznou poptávku




Mám zájem o
