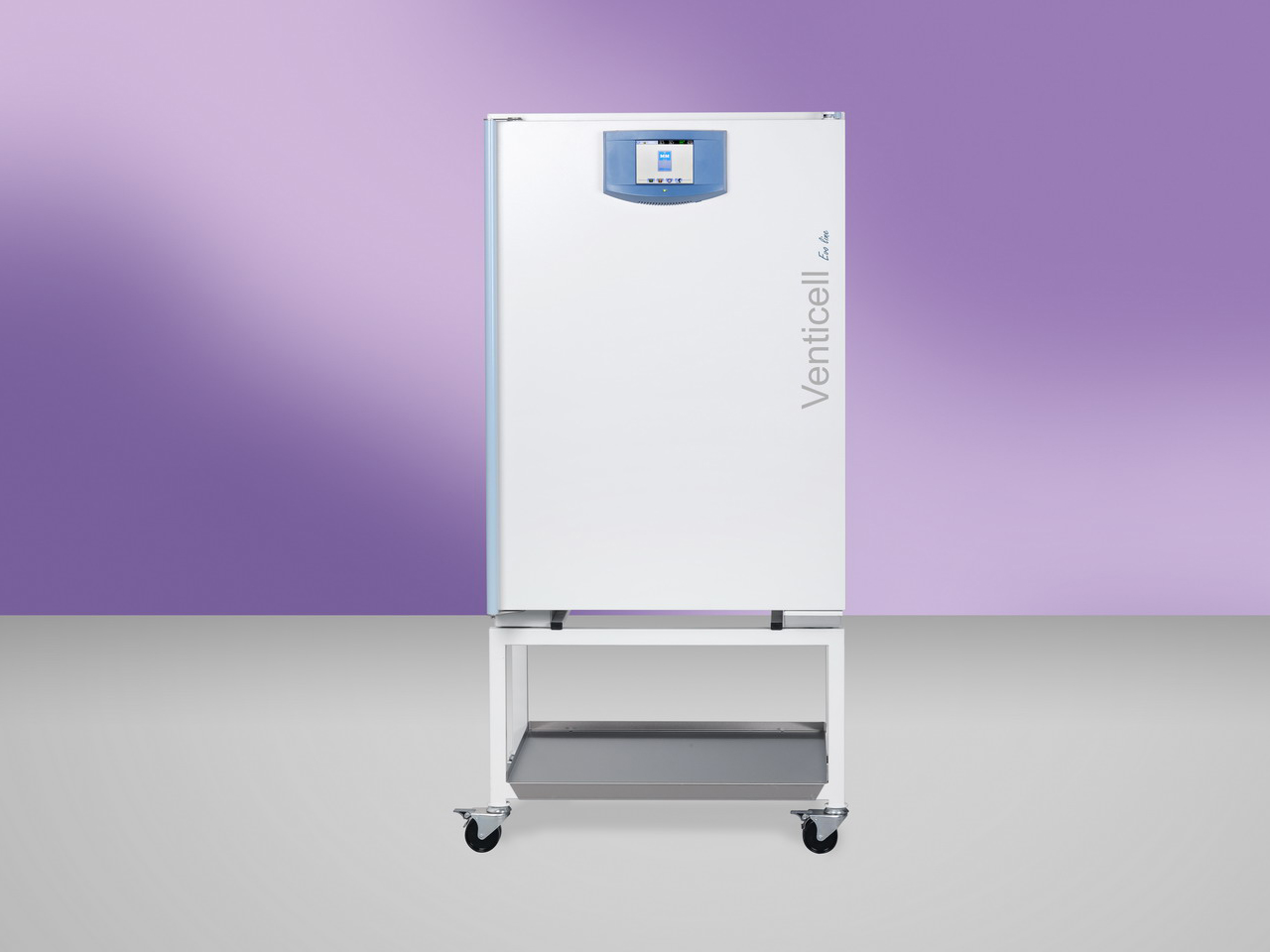

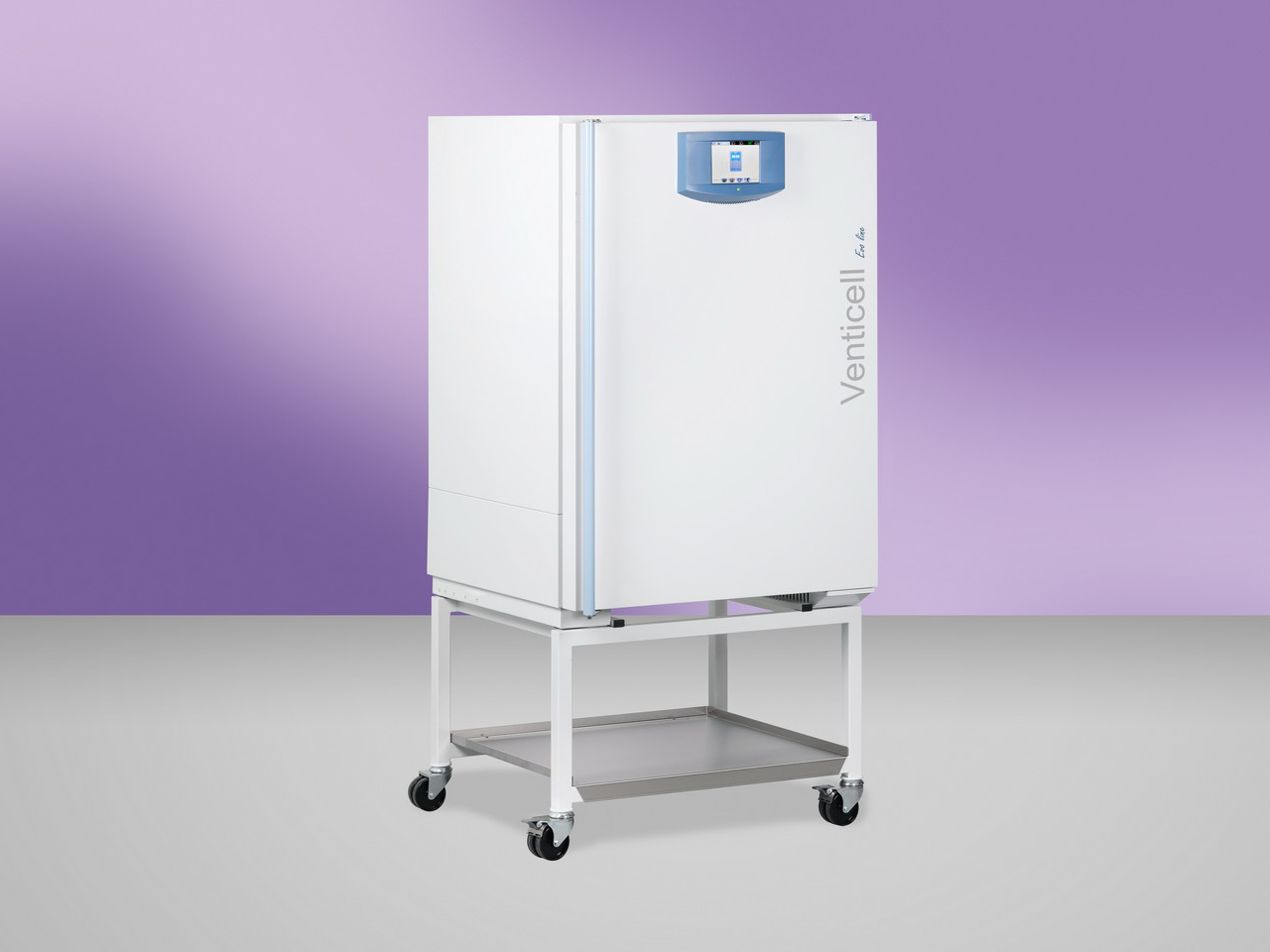

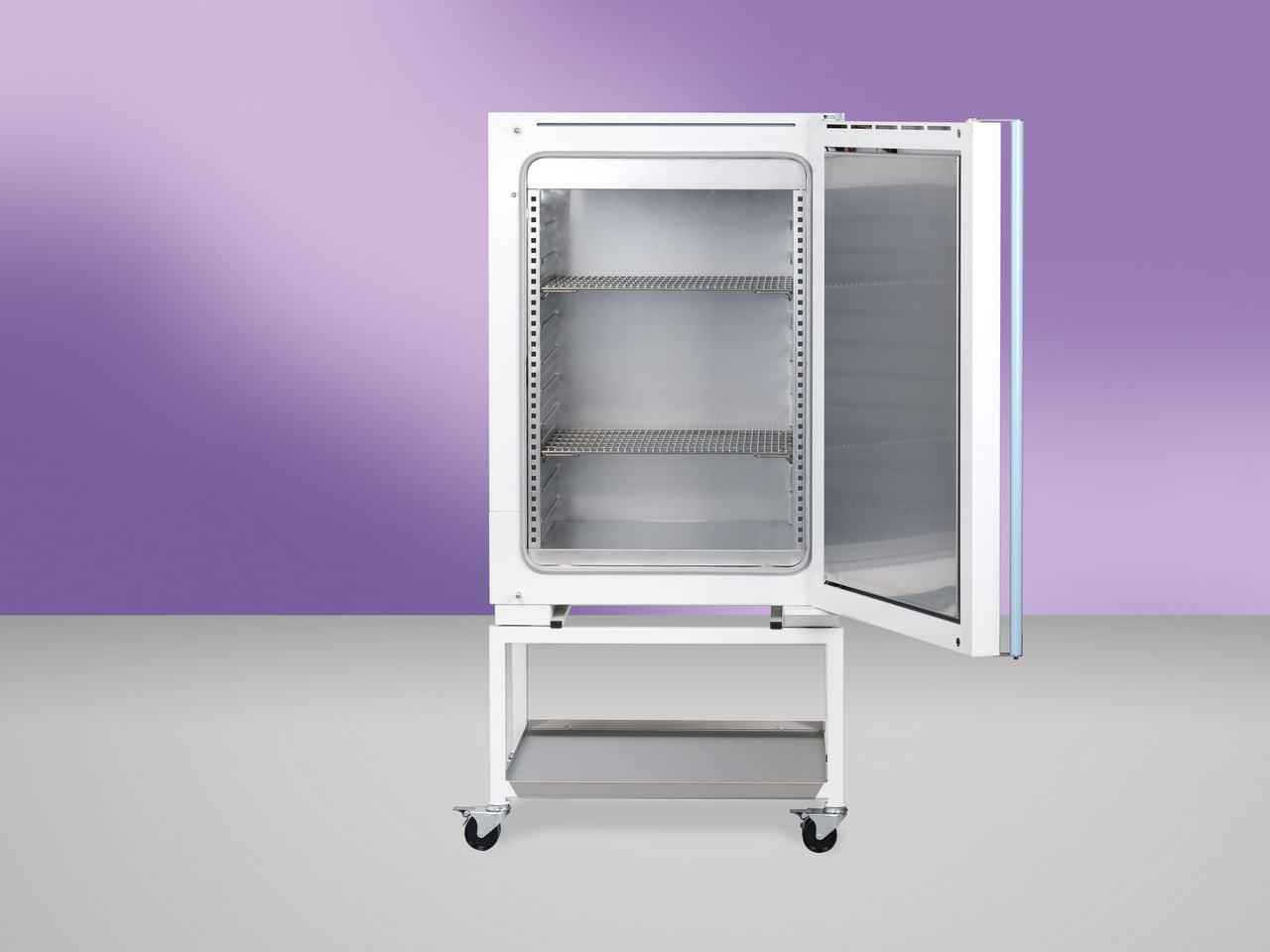

VENTICELL 222 - EVO line

Samostatný měřící obvod chránící proces v případě výpadku hlavního regulačního obvodu.

Síto z chromované oceli pro optimální cirkulaci vzduchu

Síto z nerezové oceli AISI 304 pro optimální cirkulaci vzduchu

Perforovaná police z nerezové oceli AISI 304, vhodná pro umístění vzorku menší velikosti v komoře. Perforovaná police nahrazuje síto.

Může být uplatněno pouze v kombinaci s některými opcemi (vyšší nosnost komory, zavážecí systém, rám, 316 L)
(Mimo velikost 1212)

Speciální držáky pro zkumavky v diagonální poloze typicky pro testování TBC. Držáky se ukládájí na běžná síta.

Speciální držáky na zkumavky Ø 16 mm uložené ve svislé poloze

Speciální držáky na zkumavky Ø 22 mm uložené ve svislé poloze

Svařovaná vana z nerezové oceli na sběr kondenzátu ze vzorků v komoře

Závěsný systém pro delší vzorky (př. hadičky) pro zavěšení pod strop komory pro snadnější vysoušení

Panty dveří vlevo. Skříň o objemu 404, 707 a 1212 litrů se v levém provedení nedodává.

Mechanický zámek dveří přístroje pro základní úroveň ochrany. Je dodávám se dvěma klíči.

Mechanický zámek dveří přístroje pro základní úroveň ochrany. Je dodávám se dvěma klíči. V rámci jedné sady přístrojů se rozlišují různé vložky zámků.

Přístroj je vybaven elektromagnetickým mechanismem pro blokaci-uzamčení dveří. Lze ovládat manuálně nebo automaticky.

Nerezové provedení pláště přístroje včetně madla z nerezi AISI 304.

Přídavné pohyblivé čidlo v komoře pro měření teploty u vzorku nebo ve vzorku. Nepoužívá se k regulaci teploty. Údaje přídavného čidla se zobrazuje na displeji jako další teplotní údaj. (max. 4 ks)

Přídavné pohyblivé čidlo ze dveří pro měření teploty u vzorku nebo ve vzorku. Nepoužívá se k regulaci teploty. Údaje přídavného čidla se zobrazuje na displeji jako další teplotní údaj. (max. 4 ks)

Přídavné pohyblivé čidlo pro vyšší teploty.

Průchodka s nerezovým tělem umožňuje provlečení vodičů, čidel, apod. v komoře. Ø 25 mm umístěná vpravo na střed stěny.

Průchodka s nerezovým tělem umožňuje provlečení vodičů, čidel, apod. v komoře. Ø 25 mm umístěná vlevo na střed stěny.

Průchodka s nerezovým tělem umožňuje provlečení vodičů, čidel, apod. v komoře. Ø 50 mm umístěná vpravo na střed stěny.

Průchodka s nerezovým tělem umožňuje provlečení vodičů, čidel, apod. v komoře. Ø 50 mm umístěná vlevo na střed stěny.

Průchodka s nerezovým tělem umožňuje provlečení vodičů, čidel, apod. v komoře. Ø 100 mm umístěná vpravo na střed stěny.

Průchodka s nerezovým tělem umožňuje provlečení vodičů, čidel, apod. v komoře. Ø 100 mm umístěná vlevo na střed stěny.

Průchodka s nerezovým tělem umožňuje provlečení vodičů, čidel, apod. v komoře. Volitelná velikost, tvar nebo pozice ve stěně.
(Je potřeba konzultace)

Panoramatické okno s třívrstvého izolačního skla umožňující pozorování vzorků v komoře, doplněné mechanicky spínatelným tepelně odolným osvětlením komory.

Tepelně odolné osvětlení interiéru s mechanickým spínačem.

Umožňuje nakládání materiálu v jednom prostoru a jeho odběr po tepelném zpracování v prostoru druhém - např. vložení v nesterilním – „špinavém“ – prostoru a odběr po sterilizaci ve sterilním – „čistém“ – prostoru). Včetně krycích plechů pro zasazení přístroje do zdi na vykládací straně.
(Mimo velikost 1212)

Krycí plechy pro zasazení přístroje do zdi na nakládací straně
(Mimo velikost 1212)

Soubor mechanických úprav přístroje pro těsné připojení k laboratornímu izolátoru.
(Je potřeba konzultace)
(Mimo velikost 1212)

Provedení s transportním a zavážecím vozíkem
(Mimo velikost 55, 111, 222 )

Připojení HEPA H13 filtru na vstupní komínek přístroje.

Přetlakový HEPA H13 filtr je vybaven vnějším ventilátorem, který tlačí okolní vzduch přes HEPA filtr do komory a tím zajišťuje v komoře přetlak proti okolí cca 20 Pa. Při provozu přetlakového HEPA filtru může dojít ke zhoršení parametrů termohomogenity.

Připojení HEPA H14 filtru na vstupní komínek přístroje.

Přetlakový vstupní HEPA H14 filtr je vybaven vnějším ventilátorem, bez regulace tlaku, s možností nastavení otáček. Může ovlivnit termohomogenitu v komoře.

Pro VENTICELL a pouze v kombinaci s opcí "Přetlak v komoře vč. HEPA H14 99,995%"
(Je potřeba konzultace)

Zatěsnění komory a ventilátoru pro zabránění vniku částic do komory zvenčí.

Nástavec na výstup vzduchu z komory pro připojení na externí vzduchotechniku (přímý).

Nástavec na výstup vzduchu z komory pro připojení na externí vzduchotechniku (zalomený - 90°).

Nástavec na výstup vzduchu z komory pro připojení na externí vzduchotechniku (přímý s odvodem kondenzátu).

Nástavec na výstup vzduchu z komory pro připojení na externí vzduchotechniku (zalomený - 90°, s odvodem kondenzátu).

Je možné plynulé nastavení polohy klapky pro daný segment programu. Akustická indikace probíhá při otevření větrací klapky za běhu programu. Platí pouze u přístrojů vybavených spínačem klapky. Umožňuje programově zavírat a otvírat klapku větracích otvorů přístroje.

Úprava přístroje s kolečky na stavitelné nožičky pro větší stabilitu.
(Mimo velikost 55, 111, 222)

Úprava pro přístroje bez koleček na přístroj s kolečky pro snadnější přesun.
(Mimo velikost 404, 707, 1212)

Úprava přístroje na stavitelná kolečka pro pojezd a větší stabilitu.

Vyztužení komory přístroje a doplnění vestavného rámu s vlastními policemi pro zvýšení nosnosti přístroje.
(Je potřeba konzultace)

Speciální vyztužené plechové police.

Vyztužení dna komory pro zvýšení nosnosti bočnic komory.
(Je potřeba konzultace)

Pojízdný stolek v designu přístroje pro větší flexibilitu vč. policí pro odkládání dokumentů.
(Mimo velikost 404, 707, 1212)

Upozornění na otevřené dveře, čas otevření lze nastavit.

Servisní funkce umožňující zvýšit či snížit náběhové časy. Touto funkcí se mohou měnit vlastnosti přístroje.

Programovatelná voděodolná zásuvka uvnitř komory pro připojení spotřebičů.
(Je potřeba konzultace)

Bezpotenciálový kontakt je vyveden na konektor, v zadní části přístroje, lze na něj připojit napětí do 24 V/1 A. Slouží k realizaci vzdáleného alarmu (v anglosaských zemích se označuje jako BMS relay – Building Management System relay) – tj. dálkovým vedením, které je přerušováno zabudovaným relé bezpotenciálového kontaktu, je přenášena informace o poruše do jiných prostor, než ve které je umístěna teplotní skříň. Relé se rozpojí ve všech chybových stavech hlášených na displeji.

Signál pro spínání externí klapky je vyveden na cívku relé za komorou. Kontakty relé jsou vyvedeny na konektor v zadní noze nebo na zadním krytu s elektronikou. Na pin 2 konektoru je vyveden kontakt COM relé. Na pin 1 konektoru je vyveden kontakt NO relé. Zatížitelnost konektoru je 230 V/10 A.

Hardwarový hlavní vypínač s uzamykatelným systémem, který v případě nutnosti přeruší připojení el. energie.
(Je potřeba konzultace)

Zakončení přívodu el. přívodu dle národní normy
(Je potřeba konzultace)

Navýšení max. pracovní teploty na 300°C
(u vel. 404 ,707 a 1212 dostupné pouze pro přístroje v nerezovém provedení)

Přístroj obsahuje převodník požadované veličiny (teplota) na výstup 4-20 mA, vyvedený na konektorový spoj. Nejedná se o veličinu čtenou samotným přístrojem a převedenou na 4-20 mA. Zákazník si hodnotu zpracovává sám a musí si rovněž zajistit kalibraci čidel. Data není možné sbírat pomocí WarmComm.

"WarmComm 4 je určen pro záznam průběhu regulace přístrojů. Program využívá uspořádání Server – Klient. V této konfiguraci jsou monitorované přístroje připojeny k Serveru, který zaznamenává a ukládá data získaná v průběhu regulace. Jednotliví uživatelé pak přistupují k těmto datům prostřednictvím Klienta. Toto uspořádání lze realizovat v rámci jednoho PC, nebo v rámci lokální sítě."

"WarmComm 4 je určen pro záznam průběhu regulace přístrojů. Program využívá uspořádání Server – Klient. V této konfiguraci jsou monitorované přístroje připojeny k Serveru, který zaznamenává a ukládá data získaná v průběhu regulace. Jednotliví uživatelé pak přistupují k těmto datům prostřednictvím Klienta. Toto uspořádání lze realizovat v rámci jednoho PC, nebo v rámci lokální sítě."

"WarmComm 4 je určen pro záznam průběhu regulace přístrojů. Program využívá uspořádání Server – Klient. V této konfiguraci jsou monitorované přístroje připojeny k Serveru, který zaznamenává a ukládá data získaná v průběhu regulace. Jednotliví uživatelé pak přistupují k těmto datům prostřednictvím Klienta. Toto uspořádání lze realizovat v rámci jednoho PC, nebo v rámci lokální sítě."

K tisku protokolu slouží tiskárna EPSON TM-T20III.

Program Printer Archive je určen pro záznam z tiskového výstupu přístroje. Slouží jako přímá náhrada fyzické tiskárny. Záznam je v pevném, přednastaveném formátu. širší možnosti manipulace se zaznamenaným protokolem včetně archivace nebo výtisku na stolní tiskárnu PC. Hardwarové nároky zvládne běžné PC s operačním softwarem Windows XP a vyšším. Pro každý připojený přístroj je třeba jeden volný port RS 232 (COM). Maximální délka propojovacího kabelu je 15 m. Pro podrobnější požadavky na HW se informujte u prodejce.

Validace teplotního rozložení v komoře na referenční teplotě uživatele (1 bodové).

Validace teplotního rozložení v komoře na referenční teplotě uživatele (3 bodové).

Validace teplotního rozložení v komoře na referenční teplotě uživatele (9 bodové).

Validace teplotního rozložení v komoře na referenční teplotě uživatele (27 bodové).

IQOQ dokumentace k realizaci při instalaci u zákazníka.

Volitelné vybavení rozšiřuje komunikační možnosti přístrojů EVO o Ethernet, Wi-Fi a USB Host. Na USB zařízení připojené do rozhraní USB Host na komunikačním modulu lze exportovat ve formátu CSV protokoly programů a audit trail. Audit trail lze vyexportovat také ve formátu XML. Dále je možné vyexportovat nastavení programů, seznam uživatelů a konfigurace přístroje v binárním formátu pro potřebu zálohy.
